contoh soal dan Perhitungan Subnetting

Kali ini saya akan membahas mengenai subneting. Apasih itu subneting?. Sub-jaringan, atau subnet, adalah pembagian secara yang terlihat secara fisik dari IP jaringan. Praktik membagi jaringan menjadi dua atau lebih jaringan disebut subnetting. Semua komputer yang termasuk dalam sebuah subnet dialamatkan dengan bit-group umum, identik, dan paling signifikan dalam alamat IP mereka. Hal ini menyebabkan pembagian logis dari alamat IP ke dua bidang, jaringan atau routing prefix dan sisa field atau pengenal host. Field sisanya adalah pengidentifikasi untuk host tertentu atau antarmuka jaringan.

Contoh soal :

Sebuah kantor ingin membangun jaringan dengan 30 komputer dengan ip 192.168.1.20/27 . Untuk saat ini kita gunakan ip kelas C yang masih kita sering gunakan daripada kelas-kelas lainnya. Dan tentukan :

Subnet mask

Ip network

Ip broadcast

Ip start & ip end

JAWAB :

1.       /27 = 11111111.11111111.11111111.11100000 = 255.255.255.224

Untuk menjelaskan darimana asalnya tersebut kita pelajari lebih lanjut.

Untuk mengetahui berapa ip network , broadcast , ip start – end kita harus paham dan mengetahui jumlah blog per subnet. Untuk lebih jelasnya sebagai berikut :

·         Blok Subnet: 256 – 224 = 32, Jadi blok Alamat Subnet: 0,32,64,dst…

Akan tetapi kita hanya hanya akan menghitung di blok pertama karena dari soal hanya 30 komputer. Maka :

Untuk Ip 192.168.1.32 sudah masuk IP network Blog selanjutnya J . terimakasih


 UNTUK MENGASAH KEMAMPUAN KONVERENSI BINER TEMAN TEMAN COBA MAINKAN GAME INI DAN SHARE SKOR TERBAIK KALIAN :D
 http://forums.cisco.com/CertCom/game/binary_game_page.htm

More about → contoh soal dan Perhitungan Subnetting

pengertian mikrotik

Sejarah Mikrotik

Tahun 1996 John dan Arnis memulai dengan sistem Linux dan MS DOS yang dikombinasikan dengan teknologi Wireless LAN (W-LAN) Aeronet berkecepatan 2Mbps di Moldova. Barulah kemudian melayani lima pelanggannya di Latvia, karena ambisi mereka adalah membuat satu peranti lunak router yang handal dan disebarkan ke seluruh dunia. Prinsip dasar MikroTik bukan membuat Wireless ISP (WISP), tapi membuat program router yang handal dan dapat dijalankan di seluruh dunia. Hingga kini, MikroTik telah melayani sekitar empat ratusan pelanggannya.

Linux yang mereka gunakan pertama kali adalah Kernel 2.2 yang dikembangkan secara bersama-sama dengan bantuan 5 - 15 orang staf R&D Mikrotik yang sekarang menguasai dunia routing di negara-negara berkembang. Selain staf di lingkungan Mikrotik, menurut Arnis, mereka merekrut juga tenaga-tenaga lepas dan pihak ketiga yang dengan intensif mengembangkan Mikrotik secara maraton.

Jenis-Jenis Mikrotik:

Mikrotik RouterOS™

MikroTik RouterOS™ merupakan sistem operasi yang diperuntukkan sebagai network router. MikroTik routerOS sendiri adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer biasa menjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wireless. Fitur-fitur tersebut diantaranya: Firewall & Nat, Routing, Hotspot, Point to Point Tunneling Protocol, DNS server, DHCP server, Hotspot, dan masih banyak lagi fitur lainnya. MikroTik routerOS merupakan sistem operasi Linux base yang diperuntukkan sebagai network router. Didesain untuk memberikan kemudahan bagi penggunanya. Administrasinya bisa dilakukan melalui Windows Application (WinBox). Selain itu instalasi dapat dilakukan pada Standard komputer PC (Personal Computer). PC yang akan dijadikan router mikrotik pun tidak memerlukan resource yang cukup besar untuk penggunaan standard, misalnya hanya sebagai gateway. Untuk keperluan beban yang besar (network yang kompleks, routing yang rumit) disarankan untuk mempertimbangkan pemilihan sumber daya PC yang memadai. Ini adalah versi MikroTik dalam bentuk perangkat lunak yang dapat dipasang pada komputer rumahan (PC) melalui CD. File image MikroTik RouterOS bisa diundug dari website resmi MikroTik, www.mikrotik.com. Namun, file image ini merupakan versi trial MikroTik yang hanya dapat digunakan dalam waktu 24 jam saja. Untuk dapat menggunakannya secara full time, anda harus membeli lisensi key dengan catatan satu lisensi hanya untuk satu harddisk.

Fitur - Fitur Mikrotik

1.       Penanganan Protokol TCP/IP:

2.       Firewall dan NAT

3.       Routing - Static routing

4.       Data Rate Management

5.       Hotspot

6.       Point-to-Point tunneling protocols

7.       Simple tunnels

8.       IPsec

9.       Web proxy

10.   Caching DNS client

11.   DHCP

12.   Universal Client

13.   VRRP

14.   UPnP

15.   NTP

16.   Monitoring/Accounting

17.   SNMP

18.   M3P

19.   MNDP

20.   Tools

Layer 2 konektivitas

1.       Wireless

2.       Bridge

3.       Virtual LAN

4.       Synchronous

5.       Asynchronous

6.       ISDN

7.       SDSL

Level RouterOS dan Kemampuannya

Mikrotik RouterOS hadir dalam berbagai level. Tiap level memiliki kemampuannya masing-masing, mulai dari level 3, hingga level 6. Secara singkat, level 3 digunakan untuk router berinterface ethernet, level 4 untuk wireless client atau serial interface, level 5 untuk wireless AP, dan level 6 tidak mempunyai limitasi apapun.  Untuk aplikasi hotspot, bisa digunakan level 4 (200 pengguna), level 5 (500 pengguna) dan level 6 (tidak terbatas).

Manual Dokumentasi

MikroTik RouterOS menyediakan referensi manual untuk dokumentasinya di antara dokumentasi tersebut yaitu Remote Administration, IP Addressing and Routing, Interfaces, Virtual Private Networking, Authentication, Authorization, Accounting and Monitoring, Firewall and Quality of Service, Plug-and-Play Network Access, System Information and Utilities, Diagnostics Tools, High Availability

sumber :
http://id.wikipedia.org/wiki/MikroTik#Sejarah_Mikrotik

More about → pengertian mikrotik

pengertian PHISYCAL LAYER

1. Pengertian Physical Layer

Physical Layer Lapisan ini berhubungan dengan masalah listrik, prosedural, mengaktifkan, menjaga, dan menonaktifkan hubungan fisik. Lapisan ini juga berhubungan dengan tingkatan karakter voltase, waktu perubahan voltase, jarak maksimal transmisi, konektor fisik, dan hal-hal lain yang berhubungan dengan fisik.

Perangkat yang beroperasi di layer ini adalah hub, repeater, network adapter/network interface card, dan host bus adapter (digunakan di storage area network)

Gambar. 1: Physical Layer

Gambar. 2: Protocol Data Unit

Menunjukkan proses perubahan data saat melalui lapisan-lapisan OSI, dimana setiap lapisan memiliki PDU-nya masing-masing. PDU atau Prorocol Data Unit adalah struktur data pada suatu lapisan OSI, sebagai contoh PDU untuk layer 1 adalah bits, PDU untuk layer 3 adalah packet.

Fungsi Layer physical (Layer 1)

o Memindahkan bit antar devices

o Spesifikasinya berupa voltase, wire, speed, pin pada kabel

o Mengirim bit dan menerima bit

o Berkomunikasi langsung dengan jenis media transmisi

o Representasi bit ini tergantung dari media dan protocol yang digunakan Menggunakan frekuensi radio State transition = perubahan tegangan listrik dari rendah ke tinggi dan sebaliknya

o Menentukan kebutuhan listrik, mekanis, prosedural dan fungsional, mempertahankan dan menonaktifkan hubungan fisik antarsistem.

2. Media

Dalam menyusun sebuah jaringan diperlukan media-media dalam menunjang prosesnya. Berikut akan dijelaskan beberapa media yang dibutuhkan untuk menghubungkan komputerkomputer atau membuat sebuah jaringan. Kabel Kabel adalah media yang berfungsi untuk mentransfer data dalam bentuk biner. Berikut akan dijelaskan beberapa kabel yang umum dipakai dalam dunia jaringan

a.       UTP (Unshielded Twisted Pair)

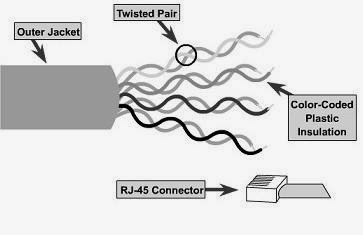

Gambar. 3: Kabel UTP Kabel UTP

adalah kabel yang paling umum digunakan pada sebuah LAN karena harganya paling murah diantara yang lain, dan sangat mudah dalam instalasi. Kabel ini terdiri dari 4 pasang kabel yang dililit. Tujuan mengapa dililit adalah terjadinya penghilangan medan magnet yang mengganggu aliran data. Konektor kabel yang digunakan adalah RJ-45. Kecepatan transfer data adalah berkisar antara 10-100 Mbps. Panjang kabel maksimum adalah 100 m, jika sebuah jaringan kabel UTP melebihi jarak maksimal maka akan terjadi pelemahan signal data sehingga menyebabkan data tersebut rusak.

b.      STP (Shielded Twisted Pair)

Gambar. 4: Kabel STP

STP hampir sama dengan UTP tetapi dia memiliki harga yang lebih mahal dibanding UTP sebab terdapat beberapa komponen pelindung yang tidak dimiliki oleh UTP. Komponen pelindung ini berfungsi sebagai pelindung kabel dari medan magnet yang mengganggu atau gangguan fisik lainnya. Untuk kecepatan transmisi dan panjang kabel maksimal sama dengan UTP. Hanya saja STP memiliki konektor yang berbeda yaitu STP connector. STP sudah jarang sekali dipakai sebab jika dibandingkan dengan UTP , STP lebih mahal dan kehandalannya tidak terlalu jauh dengan UTP.

c. Coaxial

Gambar. 5: Kabel Coaxial

Kabel coax lebih unggul dari kedua kabel di atas dari sisi jarak. Jarak yang dapat ditempuh adalah 500 m. Tetapi memiliki harga yang lebih mahal. Untuyk kecepatan transmisi kabel coax memiliki kecepatan transmisi yang sama dengan UTP dan STP yaitu 10-100 Mbps. Konektor yang digunakan adalah BNC.

c.       Fiber Optic

Gambar. 6: Kabel Fiber Optic

Fiber optic adalah yang paling hebat dari kabel-kabel yang lain. Memiliki kecepatan lebih dari 100 Mbps bahkan sampai Giga bps. Panjang maksimum bisa melebihi 3 Kilometer. Satu satunya kelemahan adalah harga yang mahal.

NIC (Network Interface Card)

Gambar. 7: NIC

NIC adalah hal yang paling penting pada sebuah jaringan. NIC merupakan sebuah kartu yang dimasukkan ke dalam komputer. Fungsi utama NIC adalah membuat frame dan meneruskan signal biner keluar komputer dan meneruskannya ke kabel jaringan. NIC adalah alat yang menentukan apakah frame yang dipakai adalah ethernet , token ring atau yang lainnya.

Hub :

Hub adalah alat distribusi pada sebuah jaringan dan dipakai dalam membuat topologi star. Ide membuat Hub berawal dari munculnya alat yang bernama repeater. Repeater burfungsi sebagai penguat signal transfer kabel yang terdiri dari dua port yaitu port masuk atau keluar. Dengan repeater maka sebuah kabel UTP dapat melebihi jarak 100 m yaitu dengan mamasang repeater setiap kelipatan jarak 100 m. Kemudian muncullah ide untuk membuat multiport repater yaitu repeater dengan banyak port. Dengan kemampuan ini maka dimungkinkan untuk komputer menghubungkan dirinya dengan komputer lain hanya dengan sebuah kabel yang terhubung ke multiport repeater tersebut dan menciptakan sebuah topologi star. Multiport repeater inilah yang dinamakan dengan Hub. Cara kerja hub : jika sebuah data masuk pada sebuah port hub maka data tersebut akan diteruskan ke semua port secara broadcast. Bayangkan betapa tidak efisiennya cara hub bekerja.

Switch

Switch hampir sama dengan hub bahkan jika kita lihat secara kasat mata maka bentuknyapun tidak jauh berbeda. Fungsinya juga sama dengan hub yaitu sebagai media distributor. Tetapi ada sebuah hal yang membuat switch lebih ajaib dibandingkan hub, yaitu cara kerjanya yang efisien. Ide membuat switch berawal dari munculnya alat yang bernama bridge. Bridge hampir sama dengan repeater yang hanya memiliki 2 buah port tetapi bridge lebih pintar dari repeater. Bridge memiliki fungsi filter berdasarkan MAC address. Setelah itu terciptalah switch yang merupakan multiport bridge. Jadi pada switch jika sebuah data masuk pada sebuah port switch maka dia akan melihat pengenal yang disebut dengan frame. Setelah itu dia akan mengecek alamat tujuan, kemudian dia meneruskan data tersebut hanya pada port tujuan sehingga alur data bisa lebih effisien.

3. Data Rate dan Bandwith

Data Rate

o Data : Bahan, data, keterangan, catatan, fakta. Fakta, atau bagian dari fakta yang mengandung arti.

o Rate : Tarif dasar, ukuran, kapasitas, kecepatan. Sehingga Data Rate dapat diartikan sebagai besarnya kapasistas transfer data dalam komunikasi data digital, biasanya dinyatakan dalam bps atau bit per second. (Source: http://www.total.or.id/info.php?kk=Data%20rate)

Bandwidth

Besaran yang menunjukkan seberapa banyak data yang dapat dilewatkan dalam koneksi melalui sebuah network/jaringan.(Source http://www.total.or.id/info.php?kk=Bandwidth)

Dibawah ini arus informasi memperlihatkan dua analogi yang mungkin membuatnya lebih mudah untuk memvisualisasikan bandwidth pada jaringan. Karena, baik air dan lalu lintas dikatakan mengalir.

Maksimun bandwidth dan limit jarak

Gambar. 11: Tabel maksimum bandwitdh

Sumber

http://mujahidin.staff.gunadarma.ac.id/Downloads/files/32778/3_Physical-Layer.pdf

More about → pengertian PHISYCAL LAYER

Pengertian DATA LINK LAYER

Data link layer adalah lapisan kedua dari bawah dalam model OSI, yang dapat melakukan konversi frame-frame jaringan yang berisi data yang dikirimkan menjadi bit-bit mentah agar dapat diproses oleh lapisan fisik. Lapisan ini merupakan lapisan yang akan melakukan transmisi data antara perangkat-perangkat jaringan yang saling berdekatan di dalam sebuah wide area network (WAN), atau antara node di dalam sebuah segmen local area network (LAN) yang sama. Lapisan ini bertanggungjawab dalam membuat frame, flow control, koreksi kesalahan dan pentransmisian ulang terhadap frame yang dianggap gagal. MAC address juga diimplementasikan di dalam lapisan ini. Selain itu, beberapa perangkat seperti Network Interface Card (NIC), switch layer 2 serta bridge jaringan juga beroperasi di sini.

Lapisan data-link menawarkan layanan pentransferan data melalui saluran fisik. Pentransferan data tersebut mungkin dapat diandalkan atau tidak: beberapa protokol lapisan data-link tidak mengimplementasikan fungsi Acknowledgment untuk sebuah frame yang sukses diterima, dan beberapa protokol bahkan tidak memiliki fitur pengecekan kesalahan transmisi (dengan menggunakan checksumming). Pada kasus-kasus tersebut, fitur-fitur acknowledgment dan pendeteksian kesalahan harus diimplementasikan pada lapisan yang lebih tinggi, seperti halnya protokol Transmission Control Protocol (TCP) (lapisan transport).

Tugas Link Layer :

1.       Memindahkan datagram dari satu node ke node berikutnya melalui individual link dalam bentuk frame.

2.       individual link : link antar node mungkin berbeda protokol, misalnya link pertama adalah ethernet,  berikutnya frame relay.

Layanan Link layer :

1.       Framing : membungkus (encapsulate) datagram ke bentuk frame sebelum ditransmisi

2.       Physical addressing : Jika frame-frame didistribusikan ke sistem lainpada jaringan, maka data link akan menambahkan sebuah header di muka frame untuk mendefinisikan pengirim dan/atau penerima.

3.       Flow control : Setiap node memiliki keterbatasan buffer, link layer menjamin pengiriman frame tidak lebih cepat dari pemrosesan frame pada penerima. Jika rate atau laju bit stream berlebih atau berkurang maka flow control akan melakukan tindakan yang menstabilkan laju bit.

4.       Access control : Jika 2 atau lebih device dikoneksi dalam link yang sama, lapisan data link perlu menentukan device yang mana yang harus dikendalikan pada saat tertentu.

5.       Link Access : protokol Media Access Control (MAC) mengatur bagaimana frame ditransmisikan ke dalam link, seperti point-to-point atau broadcast

6.       Reliable Delivery; menjamin pengiriman datagram melalui link tanpa error

7.       Error control :  Data link menambah reliabilitas lapisan fisik dengan penambahan mekanisme deteksi dan retransmisi frame-frame yang gagal terkirim.

8.       Error Detection : kesalahan bit akibat atenuasi sinyal atau noise dalam link, tetapi tidak meminta pengiriman ulang frame, dan frame yg salah akan dibuang

9.       Error Correction : link layer tidak hanya mendeteksi, tetapi juga mengkoreksi kesalahan, tidak semua protokol mampu melayani, tergantung protokol yang digunakan.

More about → Pengertian DATA LINK LAYER

pengertian NETWORK LAYER

Network Layer

Fungsi dan Tugas Network Layer :

          Network layer berfungsi untuk pengendalian operasi subnet. Masalah desain yang penting adalah bagaimana caranya menentukan route pengiriman paket dari sumber ke tujuannya. Route dapat didasarkan pada table statik yang “dihubungkan ke” network. Route juga dapat ditentukan pada saat awal percakapan misalnya session terminal. Terakhir, route dapat juga sangat dinamik, dapat berbeda bagi setiap paketnya. Oleh karena itu, route pengiriman sebuah paket tergantung beban jaringan saat itu. Bila pada saat  yang sama dalam sebuah subnet terdapat terlalu banyak paket, maka ada kemungkinan paket-paket tersebut tiba pada saat yang bersamaan. Hal ini dapat menyebabkan terjadinya bottleneck. Pengendalian kemacetan seperti itu juga merupakan tugas network layer.

          Karena operator subnet mengharap bayaran yang baik atas tugas pekerjaannya. seringkali terdapat beberapa fungsi accounting yang dibuat pada network layer. Untuk membuat informasi tagihan, setidaknya software mesti menghitung jumlah paket atau karakter atau bit yang dikirimkan oleh setiap pelanggannya. Accounting menjadi lebih rumit, bilamana sebuah paket melintasi batas negara yang memiliki tarip yang berbeda.

Perpindahan paket dari satu jaringan ke jaringan lainnya juga dapat menimbulkan masalah yang tidak sedikit. Cara pengalamatan yang digunakan oleh sebuah jaringan dapat berbeda dengan cara yang dipakai oleh jaringan lainnya. Suatu jaringan mungkin tidak dapat menerima paket sama sekali karena ukuran paket yang terlalu besar. Protokolnyapun bisa berbeda pula, demikian juga dengan yang lainnya. Network layer telah mendapat tugas untuk mengatasi semua masalah seperti ini, sehingga memungkinkan jaringan-jaringan yang berbeda untuk saling terinterkoneksi.

 Lapisan transpor bertanggung jawab untuk menyediakan layanan-layanan yang dapat diandalkan kepada protokol-protokol yang terletak di atasnya. Layanan yang dimaksud antara lain:

1.       Mengatur alur (flow control) untuk menjamin bahwa perangkat yang mentransmisikan data tidak mengirimkan lebih banyak data daripada yang dapat ditangani oleh perangkat yang menerimanya.

2.       Mengurutkan paket (packet sequencing), yang dilakukan untuk mengubah data yang hendak dikirimkan menjadi segmen-segmen data (proses ini disebut dengan proses segmentasi/segmentation), dan tentunya memiliki fitur untuk menyusunnya kembali.

3.       Penanganan kesalahan dan fitur acknowledgment untuk menjamin bahwa data telah dikirimkan dengan benar dan akan dikirimkan lagi ketika memang data tidak sampai ke tujuan.

4.       Multiplexing, yang dapat digunakan untuk menggabungkan data dari bebeberapa sumber untuk mengirimkannya melalui satu jalur data saja.

5.       Pembentukan sirkuit virtual, yang dilakukan dalam rangka membuat sesi koneksi antara dua node yang hendak berkomunikasi.

Contoh penggunaan dari Lapisan Network Layer :

B-router

Network components :

- Brouter

- Router

- Frame Relay Device

- ATM switch

- Advanced Cable Tester

Protocols :

- IP; ARP; RARP, ICMP; RIP; OSFP;

- IGMP;

- IPX

- NWLink

- NetBEUI

- OSI

- DDP

- DECnet

Network layer berfungsi untuk pengendalian operasi subnet. Masalah desain yang penting adalah bagaimana caranya menentukan route pengiriman paket dari sumber ke tujuannya. Route dapat didasarkan pada table statik yang “dihubungkan ke” network. Route juga dapat ditentukan pada saat awal percakapan misalnya session terminal. Terakhir, route dapat juga sangat dinamik, dapat berbeda bagi setiap paketnya. Oleh karena itu, route pengiriman sebuah paket tergantung beban jaringan saat itu.

Arti istilah Brouter dianggap berkaitan erat dengan pengertian berikut :

Suatu alat penghubung jaringan yang mengkombinasikan fungsi router dan bridge. Alat ini mengatur lewatnya data sesuai dengan protokol yang dipakai dan menjembatani semua lalu lintas data lain.

Sumber

http://gunardisoft.blogspot.com/p/fungsi-dan-tugas-network-layer.html

http://id.wikipedia.org/wiki/Lapisan_transport

http://xiulichen.blogspot.com/2010/06/contoh-penggunaan-dari-lapisan-network.html

More about → pengertian NETWORK LAYER

pengertian TRANSPORT LAYER

Lapisan transpor atau transport layer adalah lapisan keempat dari model referensi jaringan OSI. Lapisan transpor bertanggung jawab untuk menyediakan layanan-layanan yang dapat diandalkan kepada protokol-protokol yang terletak di atasnya. Layanan yang dimaksud antara lain:

Mengatur alur (flow control) untuk menjamin bahwa perangkat yang mentransmisikan data tidak mengirimkan lebih banyak data daripada yang dapat ditangani oleh perangkat yang menerimanya.

Mengurutkan paket (packet sequencing), yang dilakukan untuk mengubah data yang hendak dikirimkan menjadi segmen-segmen data (proses ini disebut dengan proses segmentasi/segmentation), dan tentunya memiliki fitur untuk menyusunnya kembali.

Penanganan kesalahan dan fitur acknowledgment untuk menjamin bahwa data telah dikirimkan dengan benar dan akan dikirimkan lagi ketika memang data tidak sampai ke tujuan.

Multiplexing, yang dapat digunakan untuk menggabungkan data dari bebeberapa sumber untuk mengirimkannya melalui satu jalur data saja.

Pembentukan sirkuit virtual, yang dilakukan dalam rangka membuat sesi koneksi antara dua node yang hendak berkomunikasi.

Contoh dari protokol yang bekerja pada lapisan transport adalah Transmission Control Protocol (TCP) dan User Datagram Protocol (UDP) yang tersedia dari kumpulan protokol TCP/IP. Pada ulasan tentang Internet Layer dan Subnetting, kita mengenal banyak protokol yang sangat effektif dalam menyediakan keperluan informasi addressing dan routing sehingga data bisa sampai ke tujuan dengan sempurna. Addressing dan routing hanyalah satu bagian dari perjalanan data didalam network. Para developer membutuhkan layer yang lain diatas Internet Layer yang bisa menyediakan fitur-fitur yang dibutuhkan yang tidak terdapat pada Internet Layer. Secara spesifik, para developer TCP/IP menginginkan transport layer untuk menyediakan hal-hal berikut :

•              Sebuah interface untuk network applications : dengan kata lain, menyediakan cara agar aplikasi bisa mengakses network. Desainer ingin bisa mengarahkan data tidak hanya pada komputer tujuan saja, tapi juga pada aplikasi spesifik pada komputer tujuan.

•              Mekanisme multiplexing/demultiplexing. Multiplexing, dalam hal ini, berarti menerima data dari aplikasi-aplikasi dan mesin yang berbeda dan mengarahkan data-data tersebut pada satu aplikasi tertentu yang berjalan pada komputer tujuan. Dengan kata lain, transport layer harus mampu mendukung beberapa aplikasi network secara simultan dan mengatur alur data kepada Internet Layer. Pada komputer penerima, transport layer harus mampumenerima data dari Internet Layer dan mengarahkan data-data tersebut pada beberapa aplikasi yang berbeda. Fitur yang dikenal sebagai demultiplexing ini, memungkinkan sebuah komputer untuk men-support jalannya beberapa aplikasi network secara simultan, seperti web browser, email client, dan file-sharing. Aspek lain dari multiplexing/demultiplexing adalah satu aplikasi tunggal dapat me-maintain koneksi-koneksi dengan lebih dari satu komputer lain secara simultan.

•              Error checking, flow control, dan verification.

Karenanya, Transport layer, menyediakan dua jalur bagi aplikasi network untuk mengakses network, masing-masing dilengkapi dengan fitur-fitur interfacing dan multiplexing/demultiplexing yang dibutuhkan untuk mendukung aplikasi network, namun keduanya memiliki pendekatan jaminan kualitas yang sangat berbeda:

•              Transport Control Protocol (TCP): TCP menyediakan fitur error control dan flow control yang diperluas untuk memastikan data terkirim dengan sempurna. TCP termasuk connection-oriented protocol.

•              User Datagram Protocol (UDP): UDP menyediakan fitur error checking yang sangat remeh dan di desain untuk situasi dimana fitur-fitur tambahan pada TCP tidak diperlukan. UDP termasuk connectionless protocol.

Konsep Transport Layer

Beberapa konsep penting transport layer antara lain :

•              Connection-oriented dan connectionless protocols

•              Ports dan sockets

•              Multiplexing

Connection-Oriented dan Connectionless Protocols

•              Protokol connection-oriented membangun dan me-maintain koneksi antar komputer yang sedang berkomunikasi dan memonitor status koneksi tersebut setelah proses transmisi data. Dengan kata lain, untuk setiap paket data yang dikirimkan kedalam network harus ada acknowledgment yang diterima, dan mesin pengirim merekam status informasi untuk memastikan setiap paket diterima tanpa ada error, mengulang proses transmisi jika diperlukan. Pada akhir proses transmisi, mesin pengirim dan penerima memutuskan koneksi secara formal.

•              Protokol connectionless mengirimkan datagram ke mesin tujuan dengan jalur searah dan tidak memberikan notifikasi pada mesin tujuan sebelum mengirimkan data. Mesin tujuan menerima data dan tidak memberikan konfirmasi pada pengirim tentang status data yang diterimanya.

Ports  dan  Sockets

Transport layer berfungsi sebagai interface antara network applications dengan network dan juga menyediakan metode untuk mengarahkan data-data yang diterima dari network kepada aplikasi-aplikasi tertentu secara spesifik. Dalam sistem TCP/IP, aplikasi-aplikasi bisa mengalamatkan data kepada salah satu modul protokol TCP atau UDP menggunakan nomor port. Port adalah internal address yang berfungsi sebagai jalur kecil dari aplikasi menuju transport layer dan sebaliknya. Misalnya, sebuah klien biasanya melakukan koneksi dengan aplikasi FTP pada server melalui TCP port 21.

Dengan memperhatikan lebih teliti, metode transport layer untuk pengalamatan data-data dari network pada aplikasi spesifik menunjukkan bahwa data-data TCP dan UDP sebenarnya dialamatkan kepada apa yang dikenal sebagai socket. Socket adalah sebuah address yang dibentuk dari gabungan IP address dan angka port. Misalnya socket 111.121.131.141.21menunjukkan port 21 pada komputer dengan IP address 111.121.131.141.

Contoh berikut menunjukkan bagaimana komputer mengakses aplikasi pada mesin tujuan melewatu socket:

1.       Komputer A menginisiasi koneksi dengan aplikasi pada komputer B melalui sebuah well-known port. Well-known port adalah nomor port yang sudah di assign pada aplikasi tertentu oleh ICANN dan menjadi standard. Well-known port tersebut digabungkan dengan IP address menjadi socket tujuan untuk komputer A. request yang dilakukan oleh komputer A juga mencantumkan data yang menunjukkan alamat socket yang bisa digunakan oleh komputer B untuk menjawab request komputer A.

2.       Komputer B menerima request dari komputer A melalui well-known port dan memberikan respond yang ditujukan pada socket komputer A. Socket ini menjadi address tujuan untuk data yang dikirimkan dari aplikasi komputer B untuk aplikasi kokmputer A.

Multiplexing/Demultiplexing

Sistem pengalamatan socket ini memungkinkan TCP dan UDP menjalankan tugas penting yang lain: multiplexing and demultiplexing. Sudah disebutkan sebelumnya, multiplexing adalah membundel input dari beberapa sumber menjadi satu output tunggal, sedangkan demultiplexing adalah menerima input dari satu sumber dan mengirimkannya pada beberapa output.

Multiplexing/demultiplexing memungkinkan level bawah TCP/IP stack untuk memproses data tanpa memperhatikan aplikasi yang mana yang menginisiasi data tersebut. Semua yang berhubungan dengan aplikasi diselesaikan pada transport layer, dan data ditransfer dari dan ke internet layer sebagai satu entitas tunggal.

Memahami TCP dan UDP

TCP: Connection-Oriented Transport Protocol

TCP mempunyai beberapa fitur penting lain yang perlu diperhatikan :

•              Stream-oriented processing: TCP memproses data dalam bentuk stream. Dengan kata lain, TCP dapat menerima data dalam bentuk 1 byte sebagai ganti block data yang belum diformat. TCP memformat data menjadi segment-segment yang akan diserahkan pada Internet layer.

•              Resequencing: Menyusun kembali data-data yang datang secara acak sesuai dengan urutan aslinya.

•              Flow control: fitur flow control ini memastikan data yang ditransmisikan tidak membanjiri mesin penerima melebihi kemampuannya menerima data dalam satu waktu.

•              Precedence and security: Banyak software yang mengimplementasikan TCP, namun sedikit yang menyediakan fitur ini.

•              Graceful close: TCP selalu menutup koneksi nya secara formal sebagaimana saat membentuk koneksi.

Pembahasan tentang TCP ini juga menunjukkan bahwa sebuah protokol lebih dari sekedar format data; ia adalah keseluruhan sistem proses interaksi dan desain prosedur untuk mencapai tujuan yang diinginkan.

Point penting lain yang perlu kita ketahui adalah, router tidak berhubungan dengan informasi-informasi pada transport layer. Router Cuma menyerahkan data dari transport layer dalam bentuk IP datagram. Informasi Kontrol dan verifikasi  yang di encode dalam segment TCP ditujukan semata-mata untuk software TCP pada mesin tujuan. Hal ini mempercepat routing internetwork karena router tidak ikut berpartisipasi pada proses-proses TCP.

Format Data TCP Data

Format TCP header seperti yang ditunjukkan oleh gambar dibawah ini.

Koneksi TCP

TCP mendukung dua tipe status open :

•              Passive open: Proses aplikasi (server) tertentu memberitahukan TCP bahwa aplikasi tersebut sudah siap menerima datangnya rekues koneksi melalui TCP port. Karena itu, jalur dari TCP menuju aplikasi dibuka sebagai antisipasi datangnya rekues koneksi.

•              Active open: Sebuah aplikasi (client) merekues TCP untuk menginisiasi koneksi dengan komputer lain yang berada pada status passive open.

Klien adalah komputer yang melakukan rekues atau menerima servis dari komputer lain dalam network.

Server adalah komputer yang menawarkan servis pada komputer lain dalam network.

Menjalin Koneksi

Agar acknowledgement bisa dijalankan, mesin-mesin harus saling mensinkronkan nomor urut (sequence number) mereka terlebih dahulu. Proses sinkronisasi inilah yang dikenal sebagaithree-way handshake. Tiga langkah dalam three-way handshake seperti berikut:

1.            Komputer A mengirim segment data dengan

SYN = 1; ACK = 0

Sequence Number = X , dimana X adalah initial sequence number (ISN) komputer A

2.            Komputer B menerima segment dari komputer A dan mengembalikan segment dengan

SYN=1;ACK=1

Sequence number = Y, dimana Y adalah ISN dari komputer B

Acknowledgment number = M+1, dimana M adalah nilai sequence number yang terakhir diterima dari komputer A.

3.            Komputer A mengirimkan segment pada komputer B yang berupa acknowledge atas ISN dari komputer B.

SYN = 0; ACK=1

Sequence number = sequence number selanjutnya (M+1)

acknowledgment number = N +1, dimana N adalah nilai sequence number terakhir yang diterima dari komputer B.

Setelah three-way handshake, koneksi terjalin, dan modul-modul TCP mengirim dan menerima data menggunakan sequence dan acknowledgment.

TCP Flow Control

Field window pada TCP header berfungsi untuk mekanisme flow control koneksi. Tujuan dari field window tersebut adalah memastikan komputer pengirim tidak mengirim data terlalu banyak dan terlalu cepat yang bisa menyebabkan hilangnya data pada komputer penerima karena tidak terproses. Metode flow control yang digunakan TCP ini biasa disebut sliding window.

Closing a Connection

Saat tiba memutuskan koneksi, komputer yang menginginkan pemutusan koneksi, komputer A, menempatkan segment pada antrian dengan variable FIN di isi dengan angkat 1. Aplikasi kemudian memasuki status fin-wait. Dalam status fin-wait, software TCP komputer A tetap menerima segment dan memproses segment yang sudah berada pada antrian, tetapi tidak ada tambahan data yang diterima dari aplikasi. Ketika komputer B menerima segment FIN, ia akan memberikan acknowledgment, mengirimkan segment yang tersisa, dan membertahukan aplikasi lokal bahwa segment FIN telah diterima. Komputer B kemudian mengirimkan segment FIN ke komputer A, komputer A memberikan acknowledgment, dan koneksi dihentikan..

UDP: Connectionless Transport Protocol

UDP jauh lebih sederhana dibandingkan dengan TCP, UDP tidak menyediakan fungsi-fungsi seperti yang disebutkan diatas. Namun, ada beberapa hal yang perlu diperhatikan tentang UDP ini.

Pertama, walaupun UDP dikatakan tidak punya kemampuan error-checking, faktanya, UDP mampu melakukan error-checking sederhana. Jadi akan lebih benar jika menyebut UDP sebagai protokol yang memiliki fungsi error-checking yang terbatas.

Kedua, UDP tidak menawarkan resequencing (pengurutan kembali) data seperti pada TCP.

Kemudian, UDP tidak melakukan transmisi ulang jika ada data yang korup atau hilang, tidakmengurutkan datagram yang diterima, tidak mengeliminasi duplikasi datagram, tidakmemberikan acknowledgmnet atas segment yang diterima, juga tidak menjalin dan memutus koneksi. UDP pada dasarnya adalah mekanisme yang dibuat untuk aplikasi yang ingin mentransfer data tanpa kelebihan-kelebihan yang ditawarkan TCP.

Karena UDP header yang sebenarnya tidak menyertakan IP address sumber dan tujuan, maka mungkin saja, datagram disampaikan pada komputer yang tidak dituju. Bagian data yang digunakan untuk kalkulasi checksum adalah sebuah string yang diextract dari IP header yang dikenal sebagai pseudo-heder. Pseudo-header inilah yang menyediakan informasi IP address tujuan sehingga komputer penerima bisa menentukan apakah datagram UDP tersebut salah kirim atau tidak.

Firewalls

Firewall adalah sistem yang melindungi jaringan lokal dari serangan-serangan dari user-user tidak berkepentingan yang berusaha mengakses LAN dari internet. Firewalls melaksanakan beberapa fungsi. Namun, fitur dasar dari firewall bersinggungan dengan pembahasan kita diatas.

Fitur tersebut adalah kemampuan firewall untuk mem-block akses pada port-port TCP dan UDP tertentu. Kata firewall kadang-kadang digunakan sebagai sebuah usaha untuk menutup akses pada port.

Ada banyak layanan yang bisa opsional disediakan oleh protokol Transport Layer, dan protokol yang berbeda mungkin atau mungkin tidak menerapkannya.

    * Koneksi berorientasi komunikasi: Menafsirkan koneksi sebagai data stream dapat memberikan banyak manfaat bagi aplikasi. Hal ini biasanya lebih mudah untuk berurusan dengan daripada yang mendasari hubungan-model yang kurang, seperti yang mendasari model Transmission Control Protocol Protokol Internet datagrams.

    orientasi Byte *: Daripada mengolah pesan dalam format sistem komunikasi yang mendasarinya, seringkali lebih mudah untuk sebuah aplikasi untuk mengolah data stream sebagai urutan byte. Penyederhanaan ini membantu aplikasi bekerja dengan berbagai format pesan yang mendasarinya.

    * Pengiriman order Sama: Lapisan Jaringan umumnya tidak menjamin bahwa paket data akan tiba dalam urutan yang sama bahwa mereka dikirim, tetapi sering hal ini merupakan fitur yang diinginkan. Hal ini biasanya dilakukan melalui penggunaan penomoran segmen, dengan penerima melewati mereka ke aplikasi secara berurutan. Hal ini dapat menyebabkan kepala-of-line blocking.

    * Reliabilitas: Paket mungkin hilang selama transportasi karena kongesti jaringan dan kesalahan. Dengan menggunakan kode deteksi kesalahan, seperti checksum, maka protokol transport dapat memeriksa bahwa data tidak rusak, dan memverifikasi penerimaan yang benar dengan mengirim ACK atau pesan NACK ke pengirim. skema mengulangi permintaan otomatis dapat digunakan untuk mengirim ulang data yang hilang atau rusak.

    * Flow control: Tingkat transmisi data antara dua node kadang-kadang harus dikelola untuk mencegah pengirim cepat dari transmisi data lebih banyak daripada yang dapat didukung oleh data buffer menerima, menyebabkan buffer overrun. Ini juga dapat digunakan untuk meningkatkan efisiensi dengan mengurangi buffer underrun.

    * Penghindaran Kemacetan: Congestion control dapat mengatur lalu lintas masuk ke dalam sebuah jaringan telekomunikasi, sehingga untuk menghindari keruntuhan kongestif dengan mencoba untuk menghindari oversubscription dari setiap kemampuan pemrosesan atau link dari node intermediate dan jaringan dan sumber daya mengambil langkah-langkah mengurangi, seperti mengurangi tingkat paket pengiriman. Misalnya, permintaan ulangi otomatis dapat menyimpan jaringan dalam keadaan padat, situasi ini dapat dihindari dengan menambahkan menghindari kongesti dengan kontrol aliran, termasuk lambat-start. Hal ini membuat konsumsi bandwidth pada tingkat yang rendah di awal transmisi, atau setelah pengiriman ulang paket.

    * Multiplexing: Ports dapat menyediakan endpoint ganda pada node tunggal. Sebagai contoh, nama pada alamat pos adalah sejenis multiplexing, dan membedakan antara penerima yang berbeda dari lokasi yang sama. Aplikasi Komputer masing-masing akan mendengarkan informasi tentang port mereka sendiri, yang memungkinkan penggunaan lebih dari satu layanan jaringan pada waktu yang sama. Ini adalah bagian dari Transport Layer pada model TCP / IP, tetapi dari Session Layer dalam model OSI.

[Sunting] Analisis

Transport Layer bertanggung jawab untuk menyampaikan data ke proses aplikasi yang sesuai pada komputer host. Ini melibatkan multiplexing statistik data dari proses aplikasi yang berbeda, yaitu membentuk paket data, dan sumber menambahkan dan nomor port tujuan dalam header setiap paket data Transport Layer. Bersama dengan sumber dan tujuan alamat IP, nomor port merupakan soket jaringan, yaitu alamat identifikasi proses-proses komunikasi.Dalam model OSI, fungsi ini didukung oleh Session Layer.

Beberapa Transport Layer protokol, misalnya TCP, tetapi tidak UDP, dukungan sirkuit virtual, yaitu menyediakan komunikasi berorientasi koneksi melalui jaringan paket berorientasi datagram yang mendasari. Aliran-byte disampaikan ketika bersembunyi komunikasi paket modus untuk proses aplikasi. Ini melibatkan pembentukan koneksi, membagi aliran data ke dalam paket disebut segmen, segmen penomoran dan penataan kembali out-of data pesanan.

Akhirnya, beberapa Transport Layer protokol, misalnya TCP, tetapi tidak UDP, menyediakan komunikasi handal end-to-end, error recovery yaitu dengan cara mendeteksi kesalahan kode dan permintaan ulang otomatis (ARQ) protokol. Protokol ARQ juga menyediakan flow control, yang dapat digabungkan dengan menghindari kemacetan.

UDP adalah protokol yang sangat sederhana, dan tidak menyediakan sirkuit virtual, atau komunikasi yang handal, mendelegasikan fungsi-fungsi ini dengan program aplikasi. paket UDP disebut datagram, bukan segmen.

TCP digunakan untuk berbagai protokol, termasuk web browsing HTTP dan transfer email.UDP dapat digunakan untuk multicasting dan penyiaran, karena transmisi ulang yang tidak mungkin untuk sejumlah besar host. UDP biasanya memberikan throughput yang lebih tinggi dan latensi lebih pendek, dan karena itu sering digunakan untuk komunikasi multimedia real-time dimana packet loss kadang-kadang dapat diterima, misalnya IP-TV dan IP-telephony, dan untuk permainan komputer online.

Definisi yang tepat dari apa yang memenuhi syarat sebagai protokol lapisan transport tidak tegas. Berikut ini adalah daftar singkat:

•              ATP, AppleTalk Transaction Protocol

•              CUDP, Cyclic UDP

•              DCCP, Datagram Congestion Control Protocol

•              FCP, Fiber Channel Protocol

•              IL, IL Protocol

•              NBF, NetBIOS Frames protocol

•              SCTP, Stream Control Transmission Protocol

•              SPX, Sequenced Packet Exchange

•              SST, Structured Stream Transport

•              TCP, Transmission Control Protocol

•              UDP, User Datagram Protocol

•              UDP Lite

•              µTP, Micro Transport Protocol

LAYANAN

Perbandingan protokol Transport Layer

Feature Name	UDP	UDP Lite	TCP	SCTP	DCCP	RUDP
Packet header size	8 Bytes		20-60 Bytes	12 Bytes + Variable Chunk Header	12 or 16 bytes
Transport Layer packet entity	Datagram	Datagram	Segment	Datagram	Datagram	Datagram
Connection oriented	No	No	Yes	Yes	Yes	No
Reliable transport	No	No	Yes	Yes	No	Yes
Unreliable transport	Yes	Yes	No	Yes	Yes	Yes
Preserve message boundary	Yes	Yes	No	Yes	Yes	Unsure
Ordered delivery	No	No	Yes	Yes	No	No
Unordered delivery	Yes	Yes	No	Yes	Yes	Yes
Data checksum	Optional	Yes	Yes	Yes	Yes	Unsure
Checksum size (bits)	16	16	16	32	16	Unsure
Partial checksum	No	Yes	No	No	Yes	No
Path MTU	No	No	Yes	Yes	Yes	Unsure
Flow control	No		Yes	Yes	No
Congestion control	No	No	Yes	Yes	Yes	Unsure
ECN support	No		Yes	Yes	Yes
Multiple streams	No	No	No	Yes	No	No
Multi-homing support	No	No	No	Yes	No	No
Bundling / Nagle	No	No	Yes	Yes	No	Unsure
NAT friendly	Yes		Yes	No	Yes

Model OSI mendefinisikan lima kelas protokol koneksi-mode transportasi yang ditunjuk kelas 0(TP0) untuk kelas 4 (TP4). Kelas 0 tidak berisi pemulihan kesalahan, dan dirancang untuk digunakan pada lapisan jaringan yang menyediakan koneksi bebas dari kesalahan. Kelas 4yang terdekat dengan TCP, meskipun TCP berisi fungsi, seperti dekat anggun, yangmemberikan kepada OSI Session Layer. Semua sambungan-mode OSI kelas protokolmenyediakan data dipercepat dan pelestarian batas rekaman. Karakteristik rinci dari kelasdisajikan dalam tabel berikut:

Service	TP0	TP1	TP2	TP3	TP4
Connection oriented network	Yes	Yes	Yes	Yes	Yes
Connectionless network	No	No	No	No	Yes
Concatenation and separation	No	Yes	Yes	Yes	Yes
Segmentation and reassembly	Yes	Yes	Yes	Yes	Yes
Error Recovery	No	Yes	No	Yes	Yes
Reinitiate connection (if an excessive number of PDUs are unacknowledged)	No	Yes	No	Yes	No
multiplexing and demultiplexing over a single virtual circuit	No	No	Yes	Yes	Yes
Explicit flow control	No	No	Yes	Yes	Yes
Retransmission on timeout	No	No	No	No	Yes
Reliable Transport Service	No	Yes	No	Yes	Yes

Sumber:

http://pekoktenan.wordpress.com/2009/03/29/transport-layer/

http://id.wikipedia.org/wiki/Lapisan_transport

http://bungurnews.blogspot.com/2011/05/pengertian-dari-transport-layer.html

More about → pengertian TRANSPORT LAYER
